【整車技術參數】

產品名稱

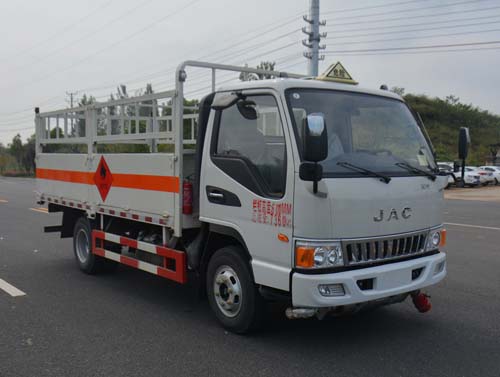

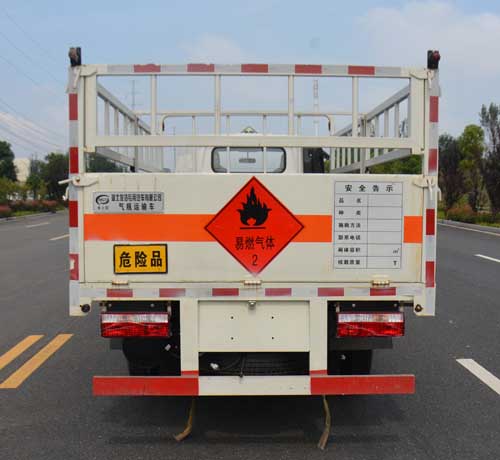

氣瓶運輸車

產品型號

JHW5070TQPH

總質量(Kg)

7360

罐體容積(m3)

額定載質量(Kg)

3795

外形尺寸

5995×2140×2460

整備質量(Kg)

3370

貨廂尺寸

4050×1940×600

額定載客(人)

準拖掛車總質量(Kg)

駕駛室準乘人數(人)

3

鞍座最大載質量(Kg)

接近角/離去角(°)

18/15

前懸/后懸

1085/1602

軸荷(Kg)

2640/4720

最高車速(Km/h)

80

備注

廂體制造配置：邊板對折四開門、外板采用1.2MM厚冷軋板，內襯為矩形管骨架牢靠穩定，底板為3mm厚花紋板，有靜電帶、滅火器、防火罩。整車國標反光標示及警告標志。

1.隨底盤選裝框架式組合視鏡及補盲鏡;

2.該車為危險貨物運輸車,運輸具有獨立容器包裝的易燃氣體(類項號為2.1):壓縮氫,甲乙醚,冷凍液態乙烯,乙基氯,乙胺,乙烷,二甲醚,無水二甲胺,環丙烷,丁烷,丁烯,溶解乙炔;運輸具有獨立容器包裝的非易燃無毒氣體(類項號為2.2):壓縮氦,裝有壓縮或液化氣體的滅火器,二氧化碳,壓縮氬,冷凍液態空氣,壓縮空氣;

3.僅選用裝配子午胎和前盤制動器和ABS的底盤,

ABS控制器型號及生產企業:CM4XL-4S/4M,

廣州科密汽車電子控制技術股份有限公司;裝配限速裝置,

限制最高車速不得超過80km/h,

安裝符合規定的具有衛星定位功能的行駛記錄儀,

排氣管前置;

4.防護裝置材料:側面防護及后下部防護裝置材料材質:Q235,

連接方式:焊接加螺栓連接,

后下部防護裝置截面尺寸100mm×40mm,

離地高度410mm;

5.WP3Q130E50發動機油耗值為17.7L/100km。

【底盤技術參數】

底盤型號

HFC1071P92K5C2ZV

底盤名稱

載貨汽車底盤

商標名稱

江淮牌

生產企業

安徽江淮汽車股份有限公司

軸數

2

輪胎數

6

軸距 (mm)

3308

輪胎規格

7.00R16LT  14PR

鋼板彈簧片數

4/9+7,3/9+7,5/9+7

前輪距

1620

燃料種類

柴油

后輪距

1395

排放依據標準

GB17691-2005國Ⅴ,GB3847-2005

發動機型號

發動機生產企業

排量

功率(Kw)

WP3Q130E50

D25TCIE1

濰柴動力揚州柴油機有限責任公司

昆明云內動力股份有限公司

2970

2499

96

105
